概述
HR-ch1101型X射线测厚仪基于X射线穿透被测物质后其强度发生变化的原理,主要用于塑料薄膜、金属箔、橡胶等的厚度测量。测量结果在显示器屏幕上以数字、曲线的形式实时显示,可输出各种控制信号(根据厂家的要求)。同时具有数据库查询功能。
工作原理
当x射线穿过物质层时,由于物质对x射线的吸收与散射作用,其能量被物质所衰减,被衰减能量的大小是与入射的x射线的波长,被穿透物质的厚度及物质的化学成分有关。如果我们把X射线的波长、物质的化学成分给固定了,那么x射线的衰减量就和物质的厚度成一定的关系,可以根据这种规律,通过测量x射线透过物质时所衰减的能量得到物质的厚度值。
放射源和电离室相对排列,被测物在二者之间。射线穿透被测物,有部分射线被吸收,未被吸收的部分射到电离室,使其中气体电离,产生电离电流。该电流经微电流放大器转变为电压信号,进入工控机后经过A/D转换变为数字量,再经过归一化处理、非线性校正及各种补偿运算,得出被测物的面密度和厚度值。测量结果在显示器屏幕上以数字、曲线的形式实时显示。
系统构成
1、 主控柜

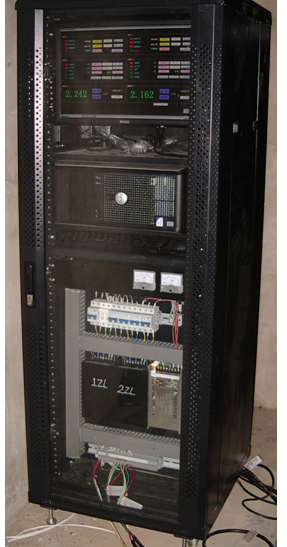

主控柜内装计算机、显示器、电源模块,输入/输出接口板卡等,如图2
图2
2、 C型支架

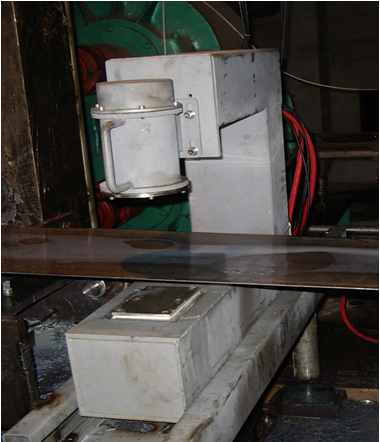

搭载X射线管、高压电源、电离室及空气过滤器等,如图4
图4

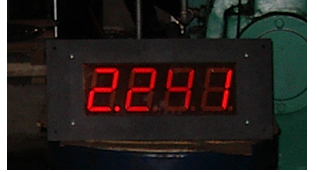

3、 4寸LED数码管显示器
4、 水冷系统
采用冷水机为系统提供冷却用水。
一、 主要技术指标
● 测量范围:0.005-40mm
● 测量精度:≤±0.1%或0.001mm
● 响应时间:10ms~100ms可调
● 冷却方式:水冷
● X射线管高压:70kV,5mA
● 测量精度:
二、 软件功能简介

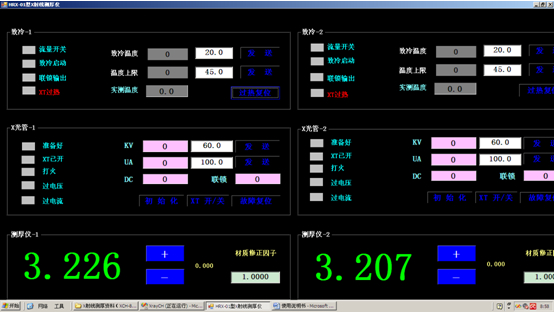

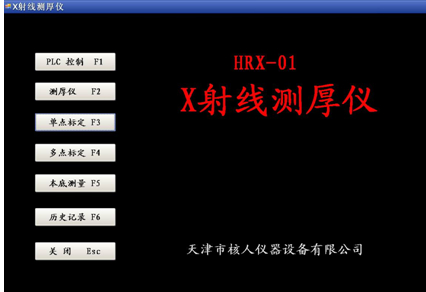

1、主画面
2、测量画面

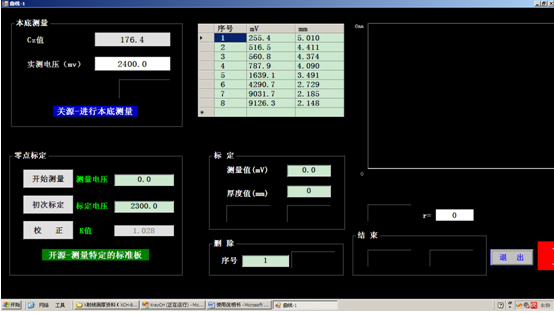

3、标定画面
|
