概述

　　HRX-03型X射线测厚仪基于X射线穿透被测物质后其强度发生变化的原理，主要用于金属、塑料、橡胶等板/带材的厚度测量。测量结果在显示器屏幕上以数字、曲线的形式实时显示，可输出各种控制信号(根据厂家的要求)。测量结果同时在大型LED数码管显示屏上显示。测量曲线可长期保存。

　　工作原理

　　当x射线穿过被测物质时，由于被测物质对x射线的吸收与散射作用，其强度被测物质所衰减，被衰减强度的大小是与入射的x射线的波长、被穿透物质的厚度及物质的化学成分有关。如果我们将X射线的波长及物质的化学成固定，那么x射线强度的衰减量仅与被测物质厚度成一定的关系。可以根据这种规律，通过测量x射线透过物质时所衰减的强度得到被测物质的厚度值。

　　X射线源和电离室相对排列，被测物在二者之间。X射线穿透被测物，有部分射线被吸收，未被吸收的部分射到电离室，使其中气体电离,产生电离电流。该电流经微电流放大器放大，经处理后进入工控机，再经过归一化处理、非线性校正及各种补偿运算，得出被测物的厚度值。测量结果在显示器屏幕上以数字、曲线的形式实时显示。

　　系统构成

　　1、 主控柜

　　主控柜内装计算机、显示器、电源模块，输入/输出接口板卡等，如图1

图1

　　2、 机旁操作箱(选用)

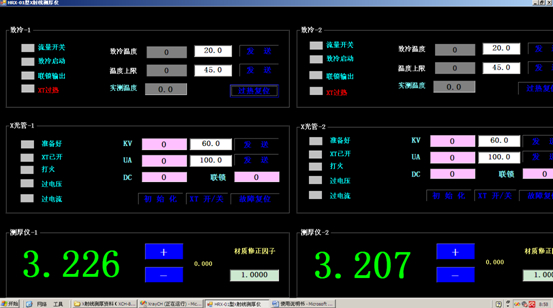

　　机旁操作箱内装PLC、触摸屏及各种功能板卡如图2。

图2

　　3、 C型支架

　　搭载X射线管、高压电源、电离室及空气过滤器等，如图3

图3

　　4、 4寸LED数码管显示器

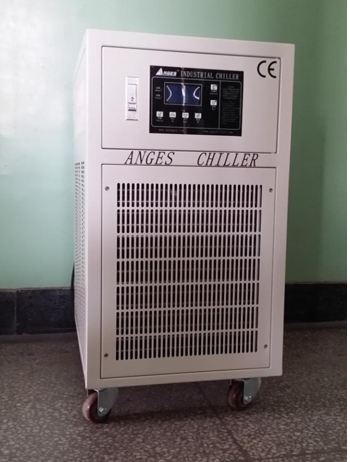

　　5、 水冷系统

　　采用冷水机为系统提供冷却用水。

　　一、 主要技术指标

 　　●　测量范围：0.005-6mm，6-28mm

　　●　测量精度：≤±0.1%或0.001mm

　　●　响应时间：10ms～100ms

　　●　冷却方式：水冷

　　●　X射线发生器：80kV/1.25mA，160kV/1.2mA(根据测量范围)

　　二、 软件功能简介

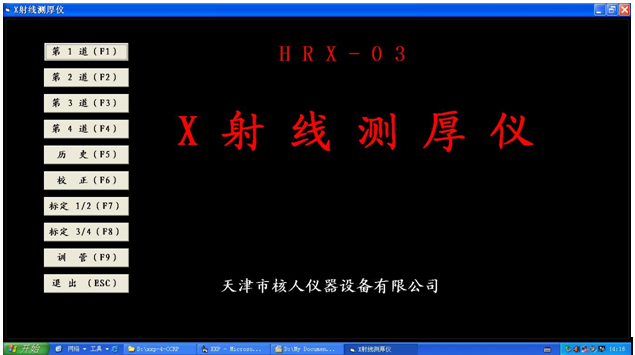

　　1、主画面

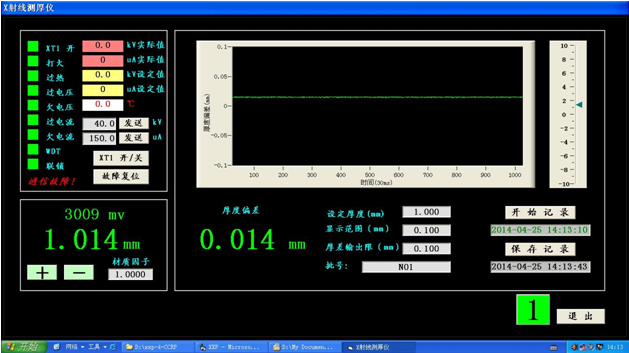

　　2、测量画面

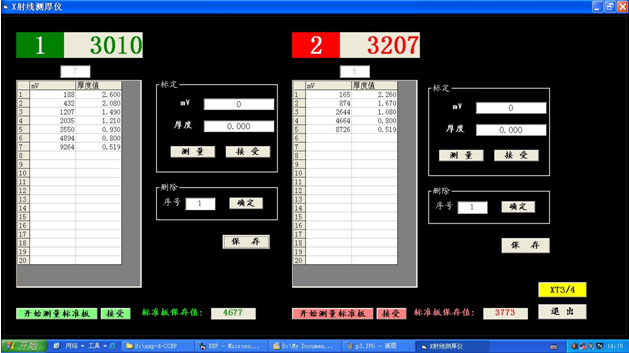

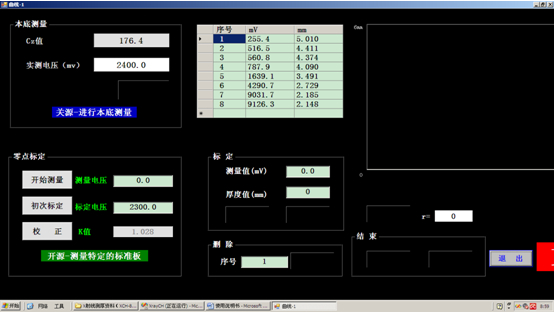

　　3、标定画面

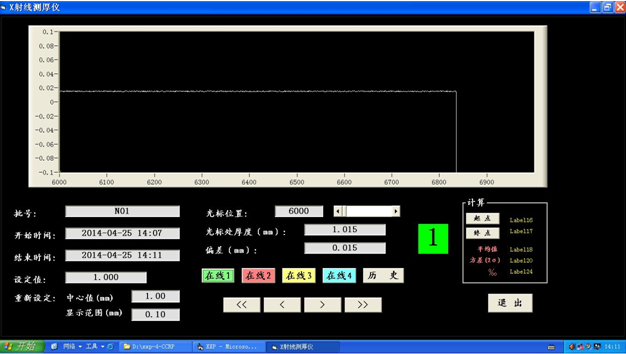

　　4、数据库查询
