板材、管材表面缺陷检测系统

　　一、系统概述和特点

　　1、采用高速、高分辨率工业面阵CCD摄像机。

　　2、摄像机采用Gigabit(千兆以太网)接口，整个系统通过千兆以太网连接。比起其它接口，如：RS-422/LVDS、Camera Link、USB、IEEE 1394等，具有标准化程度高、速度快、传输距离远的特点。

　　3、表面检测系统软件的核心在于检测方法、缺陷分类、操作参数的预置和系统管理软件的集成。

　　4、数字图像识别技术：运用视觉技术进行图像预处理、数字图像分割、可视特征提取,高通、带通噪声滤波、指数变换图像增强、边缘检测、直方图变换、纹理和形状对比等,最终对缺陷进行判定。

　　5、人工神经网络自学习系统：具有自学习功能和联想存储功能。为实现多种图像识别，在使用过程中，可把多种不同的图像样板和对应的识别结果输入人工神经网络，系统就会通过自学习和联想功能识别类似的图像。

　　二、测量流程

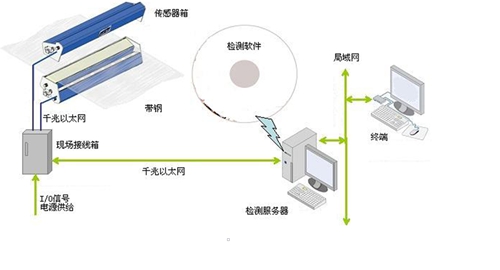

　　两个传感器箱分别检测带钢的上下两个表面。箱内装有Gigabit(千兆以太网)接口的面阵CCD摄像机以及照明光源(检测热轧带钢采用脉冲工作方式的氙灯)，负责采集带钢100%表面的图像。传感器采集的图像经过现场接线箱被传送到检测服务器。在这里，检测软件对数字化图像进行分析处理、进行缺陷的识别和分类，最终形成检测结果数据。

　　三、主要技术指标

　　宽度方向分辨率：0.5mm

　　长度方向分辨率：0.5mm

　　缺陷检测准确率：优于90%

　　缺陷识别准确率：70-99%

　　允许带钢最大速度：30m/s
