连续料位测量
工作原理简介
放射源发出γ射线穿过待测物体而衰减，衰减程度与容器内物位的高低有关。物位越高，γ射线被衰减的程度越大，而穿过待测物体的γ射线被探测器接收，探头将接受到γ射线转换成一定幅度的电脉冲信号送到主机。脉冲信号的大小与容器内物位的高低成正比。
系统应用场所
本系统可用于矿山、煤炭、钢铁、冶金、水泥、化肥、化工等生产过程中，进行料位上下限的控制；可用于矿车、料斗油罐等的灌装控制；尤其适用于高温、高压、腐蚀性液体的液位控制，以及食品、饮料自动生产线的罐装自动控制等。

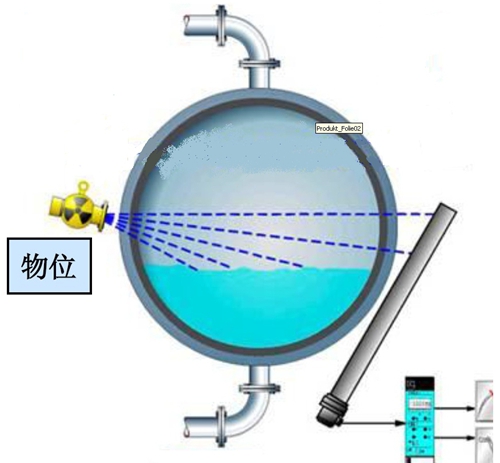

系统原理图
系统技术指标
|
序号
|
类别
|
项目
|
技术指标
|
|
1.
|
放射源
|
放射源类型
|
Cs-137 、Co-60
|
|
2.
|
放射源活度
|
1≤δ≤2000mci
|
|
3.
|
放射源半衰期
|
≤31年、≤5.3年
|
|
4.
|
探测器
|
探测器晶体
|
NaI晶体/塑料晶体
|
|
5.
|
探头防爆等级
|
d‖CT5
|
|
6.
|
信号传输能力
|
1000m
|
|
7.
|
料位测量范围
|
0~6m
|
|
8.
|
料位检测精度
|
1%(满量程时)
|
|
9.
|
主机
|
输出信号
|
4-20mA/0-10V
|
|
10.
|
信号输出类型
|
报警/(数据)显示
|
|
11.
|
介质管径
|
被测介质管径
|
60≤￠≤6000mm
|
|
12.
|
环境温度
|
探头工作温度
|
-20-70℃
|
|
13.
|
环境湿度
|
主机工作温度
|
-20-45℃
|
|
14.
|
工作电源
|
工作电源要求
|
AC 220V±10%，50 Hz
|
|
15.
|
安装方式
|
系统安装要求
|
容器外支架安装
|
|
