密度计、浓度计
工作原理简介
放射源发出γ射线穿过待测物体而衰减,衰减程度与容器内物质的密度有关。密度越大,γ射线被衰减的程度越大,而穿过待测物体的γ射线被探测器接收,探头将接受到的γ射线转换成一定幅度的电脉冲信号送到主机。脉冲信号的大小与容器内物料的密度成正比。
系统应用场所
1、在线密度计
可测定各种流体、半流体或混合物的比重。例如测定钻井泥浆、固井泥浆、压裂液、砂浆、矿浆、重介质选矿、混凝土、糖浆、纸浆、石油产品、水煤浆、浮选液、及其它各种溶液和流态化工制品随机比重的测定。
2、在线浓度计
测定各种溶液或混合物的重量百分比浓度或体积百分比浓度。例如测定矿浆、泥浆、水煤浆、砂浆、压裂液、铝厂氢氧化铝溶液等的浓度。

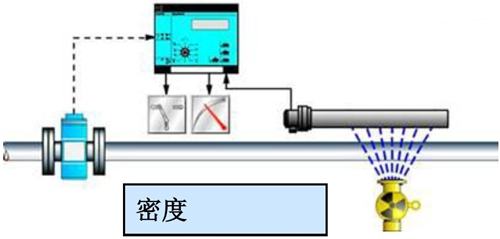

系统原理图
系统技术指标
序号
|
类别
|
项目
|
技术指标
|
1.
|
放射源
|
放射源类型
|
Cs-137
|
2.
|
放射源活度
|
1≤δ≤200mci
|
3.
|
放射源半衰期
|
≤31年
|
4.
|
探测器
|
探测器晶体
|
NaI晶体
|
5.
|
探头防爆等级
|
d‖CT5
|
6.
|
信号传输能力
|
1000m
|
7.
|
密度测量范围
|
0~5g/cm3
|
8.
|
密度检测精度
|
0.5mg(最高0.2mg)
|
9.
|
主机
|
输出信号
|
4-20mA/0-10V
|
10.
|
信号传输类型
|
报警/(数据)显示
|
11.
|
介质管径
|
被测介质管径
|
45≤¢≤4500mm
|
12.
|
环境温度
|
探头工作温度
|
-20~70℃
|
13.
|
环境湿度
|
主机工作温度
|
0-45℃
|
14.
|
工作电源
|
工作电源要求
|
AC 220V±10%,50 Hz
|
15.
|
安装方式
|
系统安装要求
|
管道/容器外支架安装
|
|
