料位开关
工作原理简介
本系统以射线技术为基础,利用射线穿透被测容器,当容器内物料空或满时,仪表探测器接收到的射线强度的明显差别,通过核电子学电路转换成越线报警信号,来指示料仓中物料的空或满。
系统应用场所
石油石化医药领域:
立式或卧式圆柱型容器的上料、过料发讯,工艺管道的过料监测、工业污水处理设备内液体液位检测等。
钢铁有色冶金领域:
铁厂料仓料位检测,矿石、焦碳、烧结仓等部件的料位监测;洗矿槽和炉仓的加料控制;圆锥容器物料检测;氧化铝车闪蒸器料位检测。
电厂煤炭水泥造纸:
煤仓、煤井、粉仓的料位检测,用于粉碎后的落煤竖井料位检测和控制,滤层仓的上限料位监测;空料报警等。

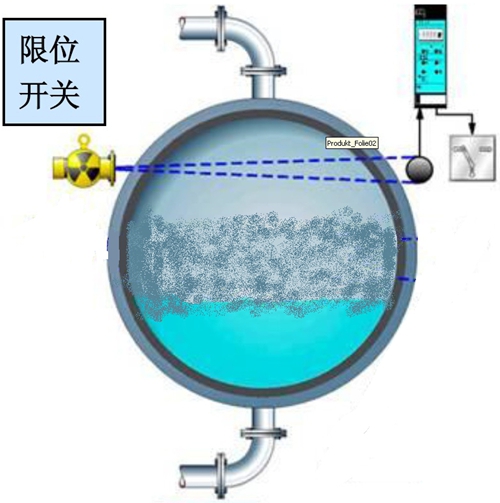

系统原理图
系统技术指标
序号
|
类别
|
项目
|
技术指标
|
1.
|
放射源
|
放射源类型
|
Cs-137 、Co-60
|
2.
|
放射源活度
|
1≤δ≤2000mci
|
3.
|
放射源半衰期
|
≤31年、≤5.3年
|
4.
|
探测器
|
探测器晶体
|
NaI晶体
|
5.
|
探头防爆等级
|
d‖CT5
|
6.
|
信号传输能力
|
1000m
|
7.
|
主机
|
输出信号
|
4-20mA/0-10V
|
8.
|
信号输出类型
|
报警/(双模拟输出)
|
9.
|
介质管径
|
被测介质管径
|
60≤¢≤6000mm
|
10.
|
环境温度
|
探头工作温度
|
-20~75℃
|
11.
|
环境湿度
|
主机工作温度
|
0-65℃
|
12.
|
工作电源
|
工作电源要求
|
85-265V/AC±15%
|
13.
|
安装方式
|
系统安装要求
|
容器外支架安装
|
|
